高砂超大型工場｜姫路大型機械工場｜姫路自動機工場｜姫路西工場｜大分工場

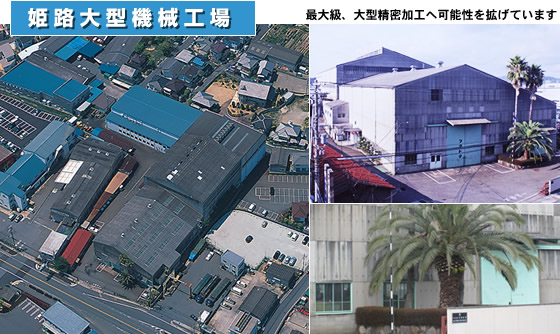

姫路大型機械工場 ～最大級、大型精密加工へ可能性を拡げています～
－ 会社概要はこちら －
ISO9001認証工場

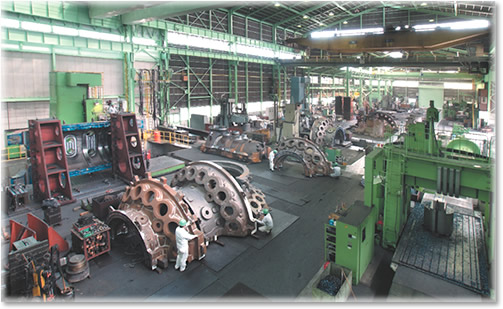

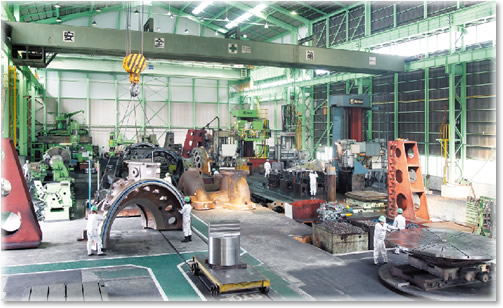

工場内部


工場設備解説

■大型旋盤
　　（SKODA SR-2000）		 ■5面門型マシニング
　　（オークマMCR-A5C）
ヘッド上振り2,000φ、往復台上振り1,600φ、ベッド延長により、15mの長さ迄加工ができ、面板駆動出力は132kwの高馬力である 自動着脱式ヘッドをコンパクトに格納することにより省スペースで高速な加工を実現した五面加工機

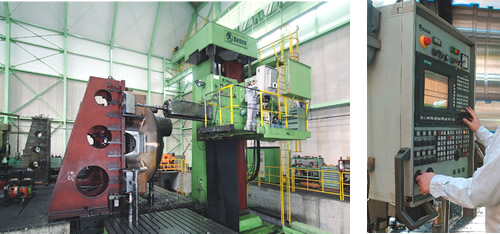

■NC大型横中ぐり盤（SKODA NC-W200HE）
5軸ヘッドによる高精度曲面加工、あらゆる角度の穴あけ加工可能


■CNC立旋盤（O-M TMS2-30/55N）
テーブル径の倍迄拡張でき、広い加工範囲と作業性の高い、安定した高速、重切削加工ができる

製品実績
■ガスタービンケーシング（A） ■ガスタービンケーシング（B）

■核融合炉真空容器 ■車室（A）

■車室（B） ■車室（C）


工場設備一覧
設備名 型式 メーカー 取得年月 能力・特色 台数
横中ぐり盤 フロアータイプ SKODA H10.6 NC-W200HE　FANUC-31i-A5
7軸駆動　主軸直径200φ
上下3.8m　ストローク10.5m
クイル出し1.6m　全くり出し2m
NCロータリーテーブル（TDV5）　積載量40屯
テーブル寸法2.5×3m　移動2.5m
アングルヘッド（1FVW 2B）		 1
横中ぐり盤 フロアータイプ SKODA H5.4 W200HE　FANUC-15i-M　主軸直径200φ
上下4.2m　ストローク13m　クイル出し1.6m
全くり出し2m		 1
横中ぐり盤 フロアータイプ 東芝機械 S56.2 BF-13AQ　主軸直径130φ
ネジ切装置　デジタル読取装置
上下2,500㎜　ストローク6,000㎜　クイル350㎜
全くり出し900㎜		 1
横中ぐり盤 フロアータイプ 東芝機械 S45.4 BF-13A　主軸直径127φ
ネジ切装置　デジタル読取装置
上下2,000㎜　ストローク6,000㎜
スピンドルくり出し900㎜		 1
横中ぐり盤 テーブルタイプ 東芝機械 S45.10 BFT-13B（W2）　主軸直径127φ
ネジ切装置　デジタル読取装置
前後2,500㎜　左右1,300㎜　上下1,500㎜
積載量10屯		 1
門型
マシニング		 MCR-A5C オークマ H17.1 MCR-A5C　25×50　OSP-E100M
ATC50本付
立主軸90°アンギュラ　ヘッド自動交換
5cキット立 横軸旋回ヘッド
門巾2,550mm　高さ1,650mm　テーブル移動5,200mm
積載量23屯		 1
門型
マシニング		 MCR-A5C オークマ H19.3 MCR-A5C　20×30　OSP-E100M
ATC50本付
門巾2,050mm　高さ1,350mm
テーブル移動3,200mm
積載量10屯		 1
大型旋盤 SR-2000 SKODA S47.4 ベッド上2,000φ　往復台上1,600φ　芯間9,000㎜
チャック寸法1,920㎜　　　積載量50屯		 1
立旋盤 オープン 神戸
発動機		 S55.4 LX22/45-22S　加工径4,500φ　高さ2,200㎜
テーブル径2,200φ　サイドヘッド装置
電気倣装置　ネジ切装置　　　積載量30屯 		1
立旋盤 オープン オーエム S45.11 TMS2-18/40　加工径4,000φ　高さ1,500㎜
テーブル径1,800φ
サイドヘッド装置　　　積載量15屯		 1
ラジアル
ボール盤		 DRA-J型 オークマ S48.6 主軸移動寸法2,500㎜
最大高さ1,890㎜（ピット使用4,000㎜）		 1
ポータブル
ボール盤		 2DP型 オークマ H9.2 主軸移動寸法1,200㎜　上下移動寸法1,530㎜ 1
旋盤 MAZAK-REX 山崎鉄工 S49.8 ベッド上610φ　往復台上370φ　芯間5,000㎜
ネジ切ピッチ200㎜可能		 1
旋盤 T-700 オークマ S55.12 ベッド上700φ　往復台上450φ　芯間4,140㎜ 1
横フライス盤 2ML-P 日立精機 S48.7 前後300㎜　上下400㎜　ストローク710㎜ 1
立フライス盤 MV-3V 大阪機工 S44.8 前後380㎜　上下450㎜　ストローク950㎜ 1
平面研磨盤 横軸型 日興機械 S50.3 NSG-74S　巾400㎜×ストローク800㎜ 1
金切盤 ワイドカットオフ アマダ S56.4 H-550E　550×460㎜ 1
金切盤 バンドソー アマダ S57.10 VM-1200　500×500㎜ 1
精密石定盤   三豊   600×600㎜ 1
精密石定盤   大西測定   1,500×2,000㎜ 1
レイアウト
マシン		 Laymatic-30G 東京貿易
テクノシステム		 H28.3 3次元測定機　3次元ケガキ装置
ストローク奥行1,500㎜
高さ3,000mm
マシン全高3,850㎜
各軸精度±0.07㎜		 1
ケガキ定盤     H13.3 3,870×6,640㎜ 1
ケガキ定盤   大西測定   2,000×3,000㎜ 1
ケガキ定盤       1,520×3,050㎜ 2
クレーン設備 走行型 IHI S46.10 主巻50屯　補巻15屯
スパン30m　走行55m		 1
クレーン設備 走行型 オーエス H10.6 主巻30屯　スパン30m　走行55m　 1
クレーン設備 走行型 藤板
工業所		 S56.2 主巻5屯　スパン30m　走行55m　 1
クレーン設備 走行型 オーエス H18.10 主巻18屯　補巻5屯　スパン20m　走行40m 1
クレーン設備 走行型 自家製 S45.3 主巻2.9屯　スパン9m　走行40m　 2

工場案内

姫路大型機械工場

所在地 ： 兵庫県姫路市御国野町御着358番地 （〒671-0232）
Tel：（079）252-5555 / Fax：（079）252-5557
