設備
MACHINERY
高砂工場設備
CNC大型旋盤
唐津プレシジョン L-36N

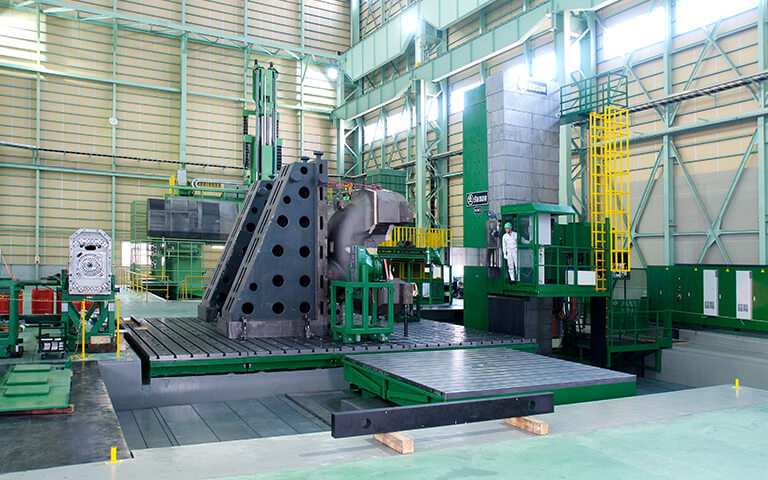

CNC床上形横フライス中ぐり盤
SKODA HCW3-200
CNC床上形横フライス中ぐり盤
SKODA HCW2-200
ターンミラー
HOMMA HTM-5.0/6.0 OGTNF
| 設備名 | 型式 | メーカー | 能力【長さ(mm)・質量(kg)】 | 台数 |
|---|---|---|---|---|
| CNC大型旋盤 | L-36N | 唐津プレシジョン | ベット上振りΦ3,600 往復台上振りΦ3,100 芯間 15,200 チャック最大Φ2,800 積載質量 200,000 |
1 |
| CNC床上形横フライス中ぐり盤 | HCW3-200 | SKODA | 各軸移動X･Y･Z･W 12,500×5,000×1,600×1,400 ロータリテーブル付き テーブルサイズ 4,000×4,000 積載質量 120,000 付属品 アンギュラーヘッド+エクステンション（4,000) ユニバーサルヘッド フェーシングヘッド+エクステンション（4,000) 5軸ヘッド |
1 |
| HCW2-200 | SKODA | 各軸移動X･Y･Z･W 12,000×4,000×1,300×1,200 ロータリテーブル付き テーブルサイズ 4,000×4,000 積載質量 100,000 付属品 アンギュラーヘッド ユニバーサルヘッド フェーシングヘッド |
1 | |
| ターンミラー | HTM-5.0/6.0 OGTNF | ホンママシナリー | 最大旋削外径Φ6,500 最大旋削高さ 5,300 テーブル径 Φ5,000 積載質量 150,000 有効門幅 6,200 最大加工幅 6,000 ガントリー移動量 4,200 |
1 |
| クレーン設備 | 走行型 | オーエス | 主巻 150ton 補巻 50ton | 2 |
| オーエス | 主巻 15ton 補巻 5ton | 2 |
姫路工場設備
姫路工場（大型機械工場）

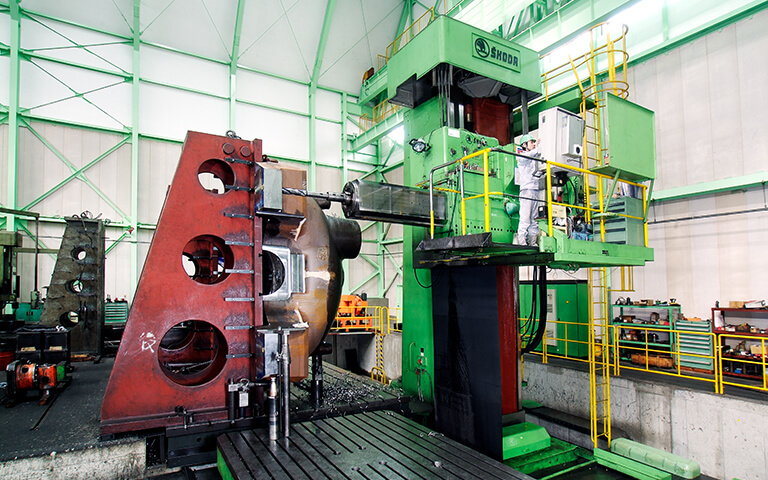

CNC床上形横フライス中ぐり盤
SKODA NC-W200HE
5面加工門形マシニング
オークマMCR-A5C

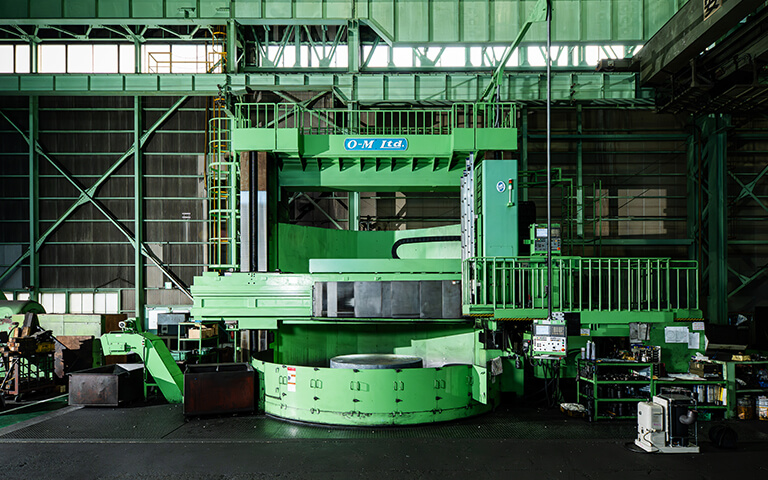

CNC門形立旋盤
O-M Neo50/50DX

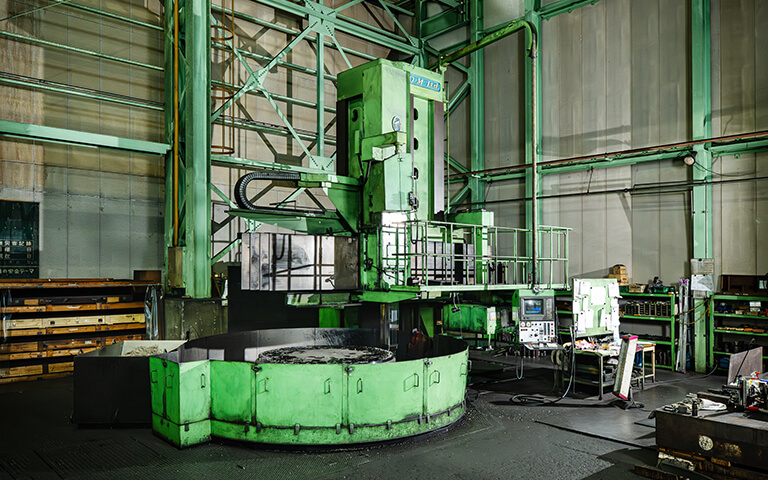

CNC立旋盤
O-M TMS2-30/55N
| 設備名 | 型式 | メーカー | 能力【長さ(mm)・質量(kg)】 | 台数 |
|---|---|---|---|---|
| CNC床上形横フライス中ぐり盤 | NC-W200HE | SKODA | 各軸移動X･Y･Z･W 10,500×3,800×2,000×1,600 ロータリテーブル付き 積載質量 40,000 テーブルサイズ 2,500×3,000 |
1 |
| W200HW | SKODA | 各軸移動X･Y･Z･W 13,000×4,200×2,000×1,600 |
1 | |
| 5面加工門形マシニング | MCR-A5C | オークマ | 各軸移動X･Y･Z･W 5.200×3,000×650×1,000 テーブルサイズ 2,000×5,000 積載質量 23,000 有効門幅 2,550 |
1 |
| MCR-A5C | オークマ | 各軸移動X･Y･Z･W 3.200×2,500×650×1,000 テーブルサイズ 1,600×3,000 積載質量 10,000 有効門幅 2,050 |
1 | |
| 汎用大型旋盤 | SR-2000 | SKODA | ベット上振りΦ2,000 往復台上振りΦ1,600 芯間 9,000 チャック最大Φ1,920 積載質量 50,000 |
1 |
| CNC門形立旋盤 | Neo50/50DX | オーエム | 最大旋削外径Φ5,000 最大旋削高さ 3,000 テーブル径 Φ4,000 積載質量 40,000 |
1 |
| CNC立旋盤 | TMS2-30/55N | オーエム | 最大旋削外径Φ5,500 最大旋削高さ 3,000 テーブル径 Φ3,000 積載質量 30,000 |
1 |
| レイアウトマシン | Laymatic-30G | 東京貿易 テクノスシステム |
各軸移動X･Y･Z 3,850×3,000×1,500 |
1 |
| 天井クレーン | 走行型 | IHI | 主巻 50ton 補巻 15ton | 1 |
| オーエス | 主巻 30ton | 1 | ||
| 藤板工業所 | 主巻 5ton | 1 | ||
| オーエス | 主巻 18ton 補巻 5ton | 1 | ||
| オーエス | 主巻 4.8ton 補巻 4ton | 1 | ||
| オーエス | 主巻 4.8ton | 1 |
姫路工場（自動機工場）
5面加工門形マシニング
東芝機械 MPE-2140（B0）
CNCテーブル形横中ぐりフライス盤
東芝機械 BTD-13F・R22
| 設備名 | 型式 | メーカー | 能力【長さ(mm)・質量(kg)】 | 台数 |
|---|---|---|---|---|
| 5軸制御門形マシニング | MP-2540 | 東芝機械 | 各軸移動X･Y･Z･W 5,300×3,500×800×1,700 テーブルサイズ 2,000×4,000 積載質量 10,000 有効門幅 2,400 |
1 |
| 5軸制御横形マシニング | BMC-100(5) | 東芝機械 | 各軸移動X･Y･Z 1,600×1,120×1,000 テーブルサイズ 1,000×1,000 積載質量 2,000 |
1 |
| 5面加工門形マシニング | MPE-2140(B0) | 東芝機械 | 各軸移動X･Y･Z 4.500×2,900×1,000 テーブルサイズ 1,800×4,000 積載質量 10,000 有効門幅 2,100 付属品 CNCロータリーテーブル |
1 |
| CNCテーブル形横中ぐりフライス盤 | BTD-13F･R22 | 東芝機械 | 各軸移動X･Y･Z･W 3,000×2,300×1,600×700 テーブルサイズ 1,800×2,200 積載質量 10,000 |
1 |
| BTD-110･R16 | 東芝機械 | 各軸移動X･Y･Z･W 2.000×1,500×1,450×500 テーブルサイズ 1,400×1,600 積載質量 6,300 |
1 | |
| BTD-11F･R16 | 東芝機械 | 各軸移動X･Y･Z･W 2.000×1,500×1,450×500 テーブルサイズ 1,400×1,600 積載質量 6,300 |
1 | |
| CNC立旋盤 | Neoα-16 | オーエム | 最大旋削外径Φ2,000 最大旋削高さ 1,500 テーブル径 Φ1,600 積載質量 8,000 |
1 |
| TUE-15 | 東芝機械 | 最大旋削外径Φ1,800 最大旋削高さ 1,500 テーブル径 Φ1,500 積載質量 8,000 |
1 | |
| 3D CAD/CAM | CATIA V5 | DASSAULT SYSTEMES |
製図、モデリング、NCプログラム作成 シュミレーション |
2 |
| ESPRIT | DPテクノロジー | 2 | ||
| hyperMILL | OPEN MIND | 1 | ||
| 天井クレーン | 走行型 | オーエス | 主巻 10ton 補巻 3ton | 1 |
大分工場設備

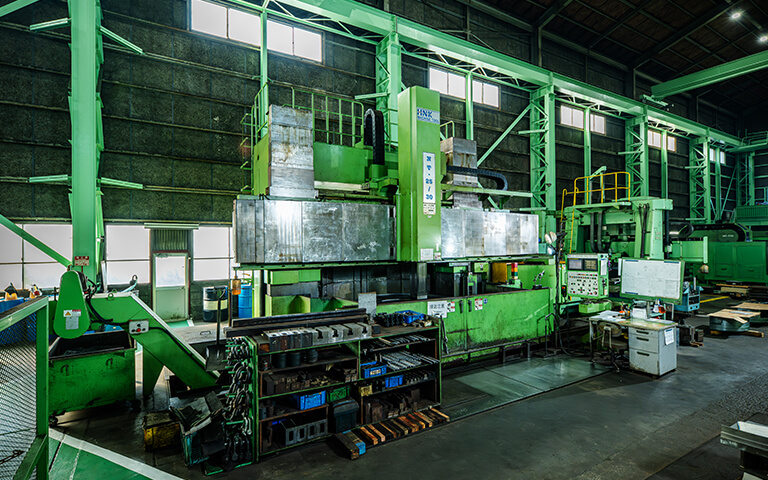

5面加工門形マシニング
オークマ MCR-A5C II 25×50
5面加工門形マシニング
三菱重工 MVR30

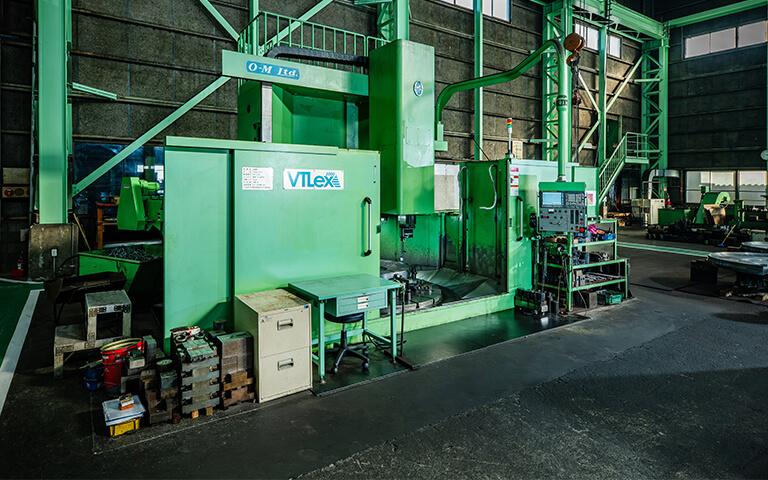

CNC立旋盤
オーエム VTLex2000
CNC立旋盤
韓国精密 NT25/30
| 設備名 | 型式 | メーカー | 能力【長さ(mm)・質量(kg)】 | 台数 |
|---|---|---|---|---|
| 5面加工門形マシニング | MCR-A5CⅡ | オークマ | 各軸移動X・Y・Z・W 5,.200×3,100×800×1,000 テーブルサイズ 2,000×5,400 積載質量 27,000 有効門幅 2,650 |
1 |
| MVR30 | 三菱重工 | 各軸移動X・Y・Z・W 4,200×3,000×700×800 テーブルサイズ 2,000×4,000 積載質量 25,000 有効門幅 2,550 |
1 | |
| MCVA | オークマ | 各軸移動X・Y・Z・W 3,000×1,600×400×1,000 テーブルサイズ 1,200×3,100 積載質量 8,000 有効門幅 1,650 |
1 | |
| CNC立旋盤 | VTLex2000 | オーエム | 最大旋削外径Φ2,500 最大旋削高さ 1,815 テーブル径 Φ2,000 積載質量 7,000 |
1 |
| NT25/30 | 韓国精密 | 最大旋削外径Φ3,000 最大旋削高さ 2,000 テーブル径 Φ2,500 積載質量 15,000 |
1 | |
| 横形マシニング | BMC-63E | 東芝機械 | 各軸移動X・Y・Z 1,000×850×800 テーブルサイズ 630ｘ630ｘ6 積載質量 1,200 |
1 |
| 立形マシニング | MILLAC561Ⅶ | オークマ | 各軸移動X・Y・Z 1,050×560×520 テーブルサイズ 1,350×510 積載質量 1,000 |
1 |
| MC-5VA | オークマ | 各軸移動X・Y・Z 1,050×510×560 テーブルサイズ 1,350×510 積載質量 1,000 |
1 | |
| フライス盤 | MH-2V 他 | 大阪機工、 池田工機他 |
前後 260 上下 360 ストローク 720 etc | 8 |
| 横フライス盤 | NK-1 他 | イワシタ、 関西製作所他 |
前後 200 上下 400 ストローク 610 | 3 |
| NC旋盤 | SL-25B | 森精機 | 最大加工径260φ 芯間1000 | 1 |
| BND-34C5 | Miyano | ベッド上75φ 往復台上34φ 芯間175 切削軸数2 |
1 | |
| LB25C | オークマ | ベッド上480φ 往復台上360φ 芯間670 切削軸数2 |
1 | |
| 旋盤 | LPS 他 | オークマ、 大阪工作所他 |
ベッド上360φ 往復台上180φ 芯間550 | 3 |
| 平面研磨盤 | PSG84DX PSG840 PSG840DX |
岡本機械 | 巾 400×ストローク 850 | 3 |
| プレーナー | オープン | 北村鉄工 | 巾 800×高さ 700×長さ 2500 全油圧式 | 1 |
| 高速金切盤 | PCSAW530 | アマダ | 530×430 | 1 |
| 金切盤 | H550EH、 H250H他 |
アマダ、 ニコテック |
550×450 | 6 |
| コンターマシン | V300 | アマダ | 積載質量 200 | 1 |
| NCC300 | ニコテック | 積載質量 100 | 1 | |
| ワイヤカット加工機 | DKV7740 | タイナテック | テーブルサイズ 760×480 テーブル移動量（ＸxＹ）500×400 最大重量 400kg 最大加工長さ 450 |
1 |
| 3次元レーザーマーカー | MD-X1500 | キーエンス | 波長YVO4レーザー(1064nm) 出力25W 加工エリア125mm角 |
1 |
| 画像寸法測定器 | コントローラーiM-8000 | キーエンス | 撮像素子2000万画素 測定視野300mm×200mm 最小単位0.1μm 測定可能個体数 最大100個 |
1 |
| コントローラーiM-6500 | キーエンス | 撮像素子660万画素 高精度測定モード±0.5μm 最小表示単位0.1μm |
1 | |
| 天井クレーン | CH型 | IHI | 主巻 10ton 補巻 3ton | 1 |
| 電動トロリー | 自家製 | 主巻 2.8ton | 1 | |
| ホイスト式 | コミヤクレーン | 主巻 2.0ton | 2 | |
| ホイスト式 | 三菱電機 | 主巻 2.8ton | 1 |
